球阀(ball valve 在海工和船舶领域应为截止阀),标准GB/T21465-2008《阀门术语》中定义为:启闭件(球体)由阀杆带动,并绕方工球阀作轴线作旋转运动的阀门。利用亦可用于流体的调节与控制,其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力,特别适用于含纤维、微小固体颗料等介质。


而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。球阀分类:气动球阀,电动球阀,手动球阀。


中文名:球阀
外文名:Ball valve
拼    音:qiú fá
注    音:ㄑㄧㄡˊ ㄈㄚˊ
驱动方式:手动、电动、气动、液动
应用领域:食品、化工、石油、电力等

球阀的发展

着科学技术的飞速发展,生产工艺及产品结构的不断改进,在短短的40年时间里,已迅速发展成为一种主要的阀类。在西方工业发达的国家,球阀的使用正在逐年不断的上升,在我国,球阀被广泛的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业,在国民经济中占有举足轻重的地位。


它具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用,V型球阀。电动阀门除应注意管道参数外,尚应特别注意其使用的环境条件,由于电动阀门中的电动装置是一机电设备,其使用状态受其使用环境影响很大。通常状态下,电动球阀、蝶阀在以下环境使用要特别注意。


球阀的产品特点
一;耐磨;由于硬密封球阀的阀芯是合金钢喷焊,

三片式球阀
密封圈是合金钢堆焊,所以硬密封球阀在开关时不会产生太大的磨损。(它的硬度系数为65-70):
二;密封性能好;由于硬密封球阀的密封是采用人工研磨,直到阀芯与密封圈完全吻合才能使用。所以他的密封性能是可靠的。
三;开关轻;由于硬密封球阀的密封圈底部采用弹簧使密封圈与阀芯紧紧抱在一起,所以在外界力量超过弹簧的预紧力时开关非常轻。
四;使用寿命长:已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门,以及人们日常生活中。
气动球阀结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水 、溶剂、酸和天然气等一般工作介质,主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,气动球阀与其它阀门种类相比,具有角行程输出扭矩,开启迅速、平稳可靠,适用广泛,等以下一些优点。
1、止推轴承减小阀杆磨擦

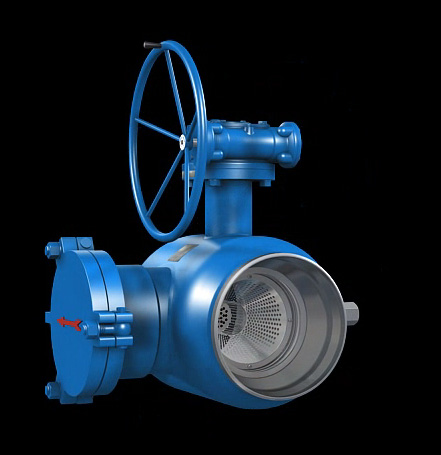

球阀图片
力矩,可使阀杆长期操作平稳灵活。
2、防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
3、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故气动球阀的使用寿命长。
4、流体阻力小:气动球阀是所有阀门分类中流体阻力最小的一种,即使是缩径气动球阀,其流体阻力也相当小。
5、阀杆密封可靠:由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
6、阀座密封性能好:采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且气动球阀的阀封能力随着介质压力的增高而增大。
优点
1.流体阻力小,全通径的球阀基本没有流阻。
2.结构简单、体积小、重量轻。
3.紧密可靠。它有两个密封面,而且球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。
4.操作方便,开闭迅速,

高性能球阀
从全开到全关只要旋转90°,便于远距离的控制。
5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
8.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。
加工精度高,造价昂贵,高温中不易使用,如管道内有杂质,容易被杂质堵塞,导致阀门无法打开。


球阀的分类


按功能

1、旁通阀:球阀一般为静水开启,故设旁通阀先平压,即两边注满水;
2、空气阀:充水时,排除空气服用浮筒自行关阀;排水时,补充空气用,浮筒自行下降;
3、泄压阀:开启关闭活门时,排除活门及密封盖之间的压力水,以免磨损密封盖;
4、排污阀:排出球壳体内下部的污水。


按传动机构

1、气动球阀
2、电动球阀
3、液动球阀
4、气液动球阀
5、电液动球阀
6、涡轮传动球阀


十大注意事项

(1)必须先查明球阀上、下游管道确已卸除压力后,才能进行拆卸分解操作。
(2) 非金属零件清洗后应立即从清洗剂中取出,不得长时间浸泡。
(3)装配时法兰上的螺栓必须对称、逐步、均匀地拧紧。
(4)清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质(例如燃气)等均相容。工作介质为燃气时,可用汽油(GB484-89)清洗金属零件。非金属零件用纯净水或酒精清洗。
(5)分解下来的每单个球阀零件可以用浸洗方式清洗。尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布(为避免纤维脱落粘附在零件上)擦洗。清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等。
(6)球阀分解及再装配时必须小心防止损伤零件的密封面,特别是非金属零件,取出O型圈时宜使用专用工具。
(7)清洗后需待被洗壁面清洗剂挥发后(可用未浸清洗剂的绸布擦)进行装配,但不得长时间搁置,否则会生锈、被灰尘污染。
(8)新零件在装配前也需清洗干净。
(9)使用润滑脂润滑。润滑脂应与球阀金属材料、橡胶件、塑料件及工作介质均相容。工作介质为燃气时,可用例如特221润滑脂。在密封件安装槽的表面上涂一薄层润滑脂,在橡胶密封件上涂一薄层润滑脂,阀杆的密封面及摩擦面上涂一薄层润滑脂。
(10)装配时应不允许有金属碎屑、纤维、油脂(规定使用的除外)灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔。


分类特点

浮动球球阀、固定球球阀、轨道球阀、V型球阀、三通球阀、不锈钢球阀、锻钢球阀、卸灰球阀、抗硫球阀、气动球阀、电动球阀、卡套球阀、焊接球阀。


按壳体/主体材料分类,球阀可分为:
1. 金属材料阀门:如碳钢阀门、合金钢阀门、不锈钢阀门、铸铁阀门、钛合金阀门、蒙乃尔阀门、铜合金阀门、铝合金阀门、铅合金阀门等。
2. 金属阀体衬里阀门:如衬胶阀门、衬氟阀门、衬铅阀门、衬塑阀门、衬搪瓷阀门。
3. 非金属材料阀门:如陶瓷阀门、玻璃阀门、塑料阀门。


球阀的优缺点

优点:

①具有最低的流阻(实际为0);

②因在工作时不会卡住(在无润滑剂时),故能可靠地应用于腐蚀性介质和低沸点液体中;

③在较大的压力和温度范围内,能实现完全密封;

④可实现快速启闭,某些结构的启闭时间仅为0.05~0.1s,以保证能用于试验台的自动化系统中。快速启闭阀门时,操作无冲击。

⑤球形关闭件能在边界位置上自动定位;

⑥工作介质在双面上密封可靠;

⑦在全开和全闭时,球体和阀座的密封面与介质隔离,因此高速通过阀门的介质不会引起密封面的侵蚀;

⑧结构紧凑、重量轻,可以认为它是用于低温介质系统的最合理的阀门结构;

⑨阀体对称,尤其是焊接阀体结构,能很好地承受来自管道的应力;

⑩关闭件能承受关闭时的高压差。⑾全焊接阀体的球阀,可以直埋于地下,使阀门内件不受浸蚀,最高使用寿命可达30年,是石油、天然气管线最理想的阀门。


缺点:

①因为球阀最主要的阀座密封圈材料是聚四氟乙烯,它对几乎所有的化学物质都有是惰性的,且具有摩擦系数小、性能稳定、不易老化、温度适用范围广和密封性能优良的综合性特点。但聚四氟乙烯的物理特性,包括较高的膨胀系数,对冷流的敏感性和不良的热传导性,要求阀座密封的设计必须围绕这些特性进行。所以,当密封材料变硬时,密封的可靠性就受到破坏。而且,聚四氟乙烯的耐温等级较低,只能在小于180℃情况下使用。超过此温度,密封材料就会老化。而考虑长期使用的情况下,一般只会在120℃不使用。

②它的调节性能相对于截止阀要差一些,尤其是气动阀(或电动阀)。


——买球阀站收集整理自百度百科词条——www.maiqiufa.com
